下面汇总了较老练的煤焦油沥青运用技术。

　　煤沥青针状焦

　　出产工艺

　　针状焦出产工艺分质料预处理、推迟焦化、锻烧三部分。

　　(1)质料预处理。目的是去除质料软沥青中的杂质 ( 首要指哇琳不溶物DQ , 制取精制沥青。办法有加氢法、二段热聚合法、溶剂处理离心法、溶剂处理静置沉降法。

　　(2) 推迟焦化。把精制沥青在加热炉内快速加热到反响温度后，当即送入焦化塔 , 运用其本身显热 , 使沥青裂解和缩合 , 出产出推迟焦 (俗称生焦)。

　　(3) 缎烧。将推迟焦( 仍含有8%-10%的蒸发分) 经1450 ℃左右高温锻烧 , 使蒸发分降到1%以下 , 锻烧还能够改进焦炭真密度 。

　　运用

　　针状焦是高功率或超高功率电炉炼钢导电电极的首要质料 , 选用高功率或超高 功率电炉炼钢 , 可使锻炼时刻缩短30%-50% , 节电10%~20%以上，经济效益非常显着。

　　现在，国外出产针状焦的厂家有：美国大陆石油公司、美国大湖碳素公司、日本兴亚石油公司、日本三菱化成(30kt/a 煤沥青针状焦) 、日铁化学户烟工厂( 50kt/a煤沥青针状焦) 。我国针状焦出产厂家有：锦州石化针状焦出产厂( 35kt/a石油系针状焦) 、鞍山沿海化工有限公司 (20kt/a煤沥青针状焦)。

　　石墨电极沥青、电极粘结沥青

　　出产工艺

　　对沥青进行改性，改性办法包含氧化法和热聚合法。氧化法：借助于空气中氧气在一定温度下 (不低于250℃)能使沥青中低分子芳烃聚合 , 使分子量增大。热聚合法：中温沥青在高温状态下发生聚合及缩合反响，使沥青中高分子组分添加，芳香度进步 , 然后生成改质沥青。

　　运用

　　日本大阪煤气公司开发的Cheryr一T工艺 , 可出产软化点不高 ( 如80℃) 而β-树脂≥23%的优质沥青。改质沥青又称石墨电极沥青、电极粘结沥青以及高质量沥青，多用作电炉炼钢的超高或高功率电极 , 电解铝的阳极糊以及碳素制品的粘结剂。

　　环氧煤沥青涂料

　　运用煤沥青改性环氧树脂制成的环氧煤沥青 , 归纳了煤焦油沥青和环氧树脂的长处 , 得到耐酸、耐碱、耐水、耐溶剂、耐油和附着性、保色性、热稳定性、电绝缘性杰出的涂层。

　　运用

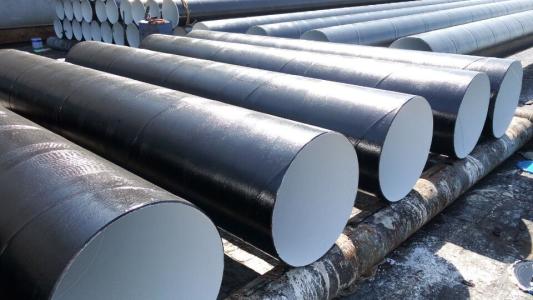

　　国际上普遍认为，环氧煤沥青涂料是地下钢结构件*理想的防腐涂层 , 国内涵 建的各项重点工程都离不开环氧煤沥青徐料 . 沧化TDI工程埋地钢管在开端规划 时 , 做加强防腐层 , 后变更为环氧煤沥青特强级防腐 , 阐明环氧煤沥青涂料特强 级防腐已在现代化工建设中受到重视。

　　运用范畴包含码头、港口、采油渠道、矿井下的金属构筑物、油轮的油水舱、埋地管道(石油管道、水管道、天然气管 道)、化工修建及设备、贮池、气柜、凉水塔、污水处理厂PPA池防腐、制氢车氢气贮罐、橡胶污水大型曝气池防腐等。

　　无溶剂环氧煤沥青防腐涂料

　　由环氧树脂、煤焦油沥青、填料、助剂、固化剂等组成。其间环氧树脂、煤焦油沥青是基料;惰性填料能进步涂层的机械功用、防腐性和附着力，也是影响涂层细密性的关键性要素之一;助剂是无溶剂环氧煤沥青涂料不行短少的组分 , 一般选用固化促进剂、表面活性剂和增塑剂等 , 为改进涂料的施工功用 , 有时还参加其它成分来操控涂料的施工粘度 ; 固化剂常用胺类化合物 , 在开发无溶剂环 氧煤沥青涂料过程中研制出一种新型固化剂 , 该固化剂粘度低 , 与涂料的混溶 性好 , 运用期和固化时刻适合 , 固化涂膜的防腐性、硬度和细密性好。

　　无溶剂环 氧煤沥青涂料除具有溶剂型环氧煤焦沥青涂料的优秀电绝缘性 , 抗微生物侵蚀性及耐化学性格外 , 其附着力、低吸水率、抗阴极剥离等功用也大大进步。

　　煤沥青冷涂涂料

　　出产工艺

　　冷涂涂料配方：煤 沥青100份，添加剂5份-10份 , 有机溶剂A (含脂肪烃的溶剂) 20份 , 有机溶剂B(含芳香烃的溶剂) 10份-15份。添加剂的参加具有两种功用：防腐及催干。混合有机溶剂的参加使涂料易涂刷 , 枯燥快。

　　办法：取煤焦油沥青10份 , 参加5份-10份添加剂 , 加热到110 ℃开端起泡沫 , 减小火量 , 开动拌和机拌和 , 除掉其间的水蒸气 , 然后缓慢加热到 250℃~260℃ , 恒温30min , 冷却到150℃参加有机溶剂A , 不断搅 拌 , 当温度冷却到90℃~95℃ 时 , 可渐渐参加有机溶剂B , 持续拌和均匀 , 冷却后装罐 。

　　运用

　　运用冷涂涂料涂刷后的工件 , 遮盖力杰出 , 对金属无腐蚀 , 涂层具有杰出的防潮、防腐、防锈功用 , 在威宁市铸管厂等厂家运用 , 环境污染小 , 克服了热涂法 许多缺陷。

　　沥青碳纤维

　　碳纤维的比强度、比模量都相当高 , 并且有耐高温、耐腐蚀、耐冲击、热膨胀系数接近零等特性 , 能与树脂、金属陶瓷、水泥等资料广泛地复合 , 一 直是增强复合资料范畴的佼佼者。高功用沥青碳纤维首要运用于飞机或轿车刹车片、增强混凝土或耐展补强资料、密封填料、冲突资料、增强热塑性树脂、电磁波屏蔽资料和锂电池的负极资料 , 别的也正在开辟高尔夫球杆等体育用处和工业罗拉 (造纸、薄膜、化纤、涂层、印刷等 ) , 往后* 的商场将是土木修建用包含修补和加固资料。通用级低功用沥青碳纤维首要用于幕墙混凝土的增强。

　　沥青基碳纤维于1963年由日本群马大学开发成功。三菱化学公司是现在国际*大的高模量沥青碳纤维出产厂家 , 出产能力500t/a，现满负荷出产 , 首要运用于大型罗拉、人造卫星部件、桥墩及土木修建用补强资料。

　　我国碳纤维现在的运用范畴触及航空航天、文体器件、纺织机械、医疗机械、电子工程、轿车、冶金、石油化工、环境工程、劳动保护、土木修建、原子能等职业 , 但运用的数量、运用的深度与国际其他国家和地区还有差距。
